河北配電柜廠家石家莊德蘭電氣設備有限公司為大家簡單地介紹一下高壓開關柜容易出問題的幾個元器件

高壓開關柜在電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，高壓柜的組成主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。

高壓開關柜的組成及元器件

開關柜的組成：

開關柜應滿足GB3906-1991《3-35 kV交流金屬封閉開關設備》標準的有關要求，由柜體和斷路器二大部分組成，具有架空進出線、電纜進出線、母線聯絡等功能。

柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

1、柜體的材料:

1）冷扎鋼板或角鋼（用于焊接柜）；

2）敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜）；

3）不銹鋼板（不導磁性）；

4）鋁板（不導磁性）；

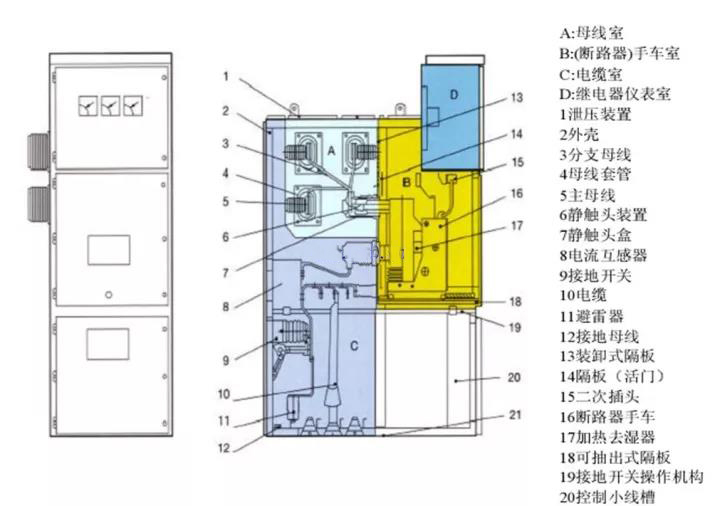

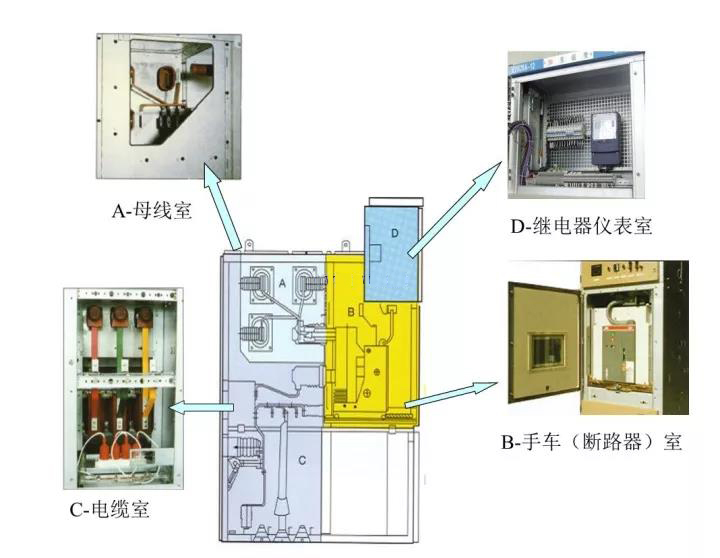

2、柜體的功能單元：

1）主母線室（一般主母線布置按“品”字形或“1”字形兩種結構）；

2）斷路器室；

3）電纜室；

4）繼電器和儀表室；

5）柜頂小母線室；

6）二次端子室。

高壓開關柜內電器元件

1、柜內常用一次電器元件（主回路設備）常見的有如下設備：

電流互感器簡稱CT【如：LZZBJ9-10】；

電壓互感器簡稱PT【如:JDZJ-10】；

接地開關【如:JN15-12】；

避雷器（阻容吸收器）【如:HY5WS單相型;TBP、JBP組合型】；

隔離開關【如:GN19-12、GN30-12、GN25-12】；

高壓斷路器【如：少油型（S）、真空型（Z）、SF6型（L）】；

高壓接觸器【如： JCZ3-10D/400A型】；

高壓熔斷器【如：RN2-12、XRNP-12、RN1-12】；

變壓器【如:SC(L)系列干變、 S系列油變】；

高壓帶電顯示器【GSN-10Q型】；

絕緣件【如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮（冷縮）護套】；

主母線和分支母線高壓電抗器【如串聯型:CKSC和起動電機型:QKSG】；

負荷開關【如:FN26-12(L)、FN16-12(Z)】；

高壓?jiǎn)蜗嗖⒙?lián)電容器【如:BFF12-30-1】 等等。

2、柜內常用的主要二次元件（又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和保護的低壓設備），常見的有如下設備:繼電器，電度表，電流表，電壓表，功率表，功率因數表，頻率表，熔斷器，空氣開關，轉換開關，信號燈，電阻，按鈕，微機綜合保護裝置等等。

高壓開關柜容易出問題的幾個元器件

通常高壓開關柜出現故障，往往是其中一個或者幾個元器件出現了故障。以下幾個元器件是比較容易出故障的：

1、電纜

電纜故障一般都是相間短路，即使是單相短路，由于放電時間長，也會慢慢演變?yōu)閮上嗷蛉喽搪?。這時候需要排查故障點，處理好故障時候才能通電，否則會燒壞更多的設備。

2、電壓互感器

電壓互感器故障通常導致的結果是一次側熔絲熔斷，電壓互感器內部發生匝間、層間、相間及一相接地都有可能導致一次側熔絲熔斷。電壓互感器二次側故障時，如果二次側熔絲選配過大，也容易導致一次側熔斷器燒壞。10kv電源一相接地，另外兩相的對地電壓會增加為根號三倍，從而導致電流變大，也會燒壞熔絲。

3、電流互感器

電流互感器的故障通常是鐵芯過熱，嚴重時容易炸裂互感器。電流互感器運行中如果出現過負荷、二次開路或絕緣損壞引發放電，都會造成聲音異響，這時候需要分析原因，采取相應措施解決故障。

4、避雷器

避雷器作為保護開關設備的主要元器件要定期檢修，通常避雷器故障有磁絕緣損壞或者直接爆炸，避雷器一旦出現故障要及時更換。
